seting vlan mikrotik dan vlan switch management hpcurve 2610-24 lab barlianno

 seting vlan mikrotik dan swit management hp 2610-24  lab barlianno


 gb topologi
langkah pengerjaan
saya asumsikan mikrotik sudah konek internet
1 seting vlan pada mikrotik.
2 seting swithp managemen 2610-24
3 sebagai uji coba saya menngunakan acpoint untuk penetesan .



setingan mikrotik

masuk kemikrotik menggunakan winbox bikin konfigurasi vlan seperti di bawah

gb setinganvlan pada mikrotik
vlan 1 gunanya supaya bisa meremot switch management.

gb seting an ip adres vlan 1 vlan 100 vlan 200 dan vlan 300


gb ip pool pada mikrotik

1 dhcp_poll 9      10.10.10.1/24              untuk vlan1            ( supaya bisa meremot swich managemen )
2 dhcp_pool        192.168.33.1/24        untuk   vlan 100     digunakan untuk ppoe
3  hs- pool8          10.20.30.1/24            untuk  vlan 200      ip hotspot
4 dhcp_pool8      192.168.60.1/24        untuk   vlan  300      digunakan untuk internet langsung dhcp




gb seting ppoe user 1 pasword user 1 aka nmendapatkan  ip 192.168.33.1/24









seting switch hpcurve 2610-24

utuk menyeting awal bisa menggunakan consule . memakai aplikasi putty

buat port trunk., terus buat nama vlan . dan seting ip management. biar bisa diremot hp management pakai lan

buat vlan id sesuai dengan topologi

yaitu vlan 100.vlan 200. dan vlan 300.

gb hasil pembuatan nama vlan

setelah itu masuk ke menu vlan port assigment untuk pengaturan port yang akan di gunakan sebagai tagged dan untaged

 gb setingan port vlan

port 1,2,3,4 dibuat trunk
port 5 dan 6 untagged vlan-ppoe supaya bisa digunakan untuk ppoe
port 7 dan 8 untagged vlan-hotpot supaya bisa digunakan untuk hotpot
port 9 dan 10 untagged vlan-dhcp supaya bisa mendapat internet langsung dhcp
port 11 s/d 24 digukan untuk vlan 1.


setelah selesai sekarang wich configurasi supanya nanti nya bisa meremot swich management bisa dikonfigurasi lewat lan


gb seting swict configurasi.

seting vlan 1 ip 10.10.10.2 depault gatway 10.10.10.1 supaya kita bisa mengakses switch hp pakai aplikasi putty

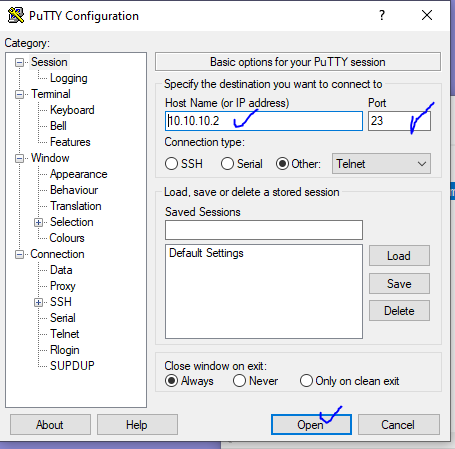

gb aplikasi putty untuk meremote swich hp

 1 pengeceak port vlan 1

masukan lan ke port 11 s/d 24 . maka pada leptop akan mendapatkan ip 10.10.10.1/24

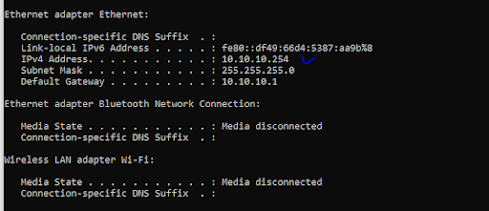

gb mendapat 10.10.10.254


gb swich di akses pakai ip 10.10.10.2

2 pengecekan vlan 300 dhcp internet
   masukan lan pada swit hp port 9 atow 10 .


gb  dimasukan ke port 9 atow 10 pada swich mendapatkan ip 192.168.60.253

3 pengecekan vlan hotport
 masukan kabel lan pada port 7 atow 8

gb mendapat ip 10.20.30.3




gb terhubung langsung ke hotpot

4 pengujian ppoe
masukan lan ke port 5 atow 6
konesikan lektop pakai dialup ppoe masukan user name dan pasword ppoe


gb conek ke ppoe sudah berhasil mendapatkan ip 192.168.33.2




selamat mencoba semoga berhasil
