topologi


persiapan

vlan 20 name barlianno          port 1,2 dan 3
vlan 30 name nadin              port 4,5 dan 6
vlan 40 name kunkun             port 7,8 dan 9
 untuk trank                    port 15

mulai coy

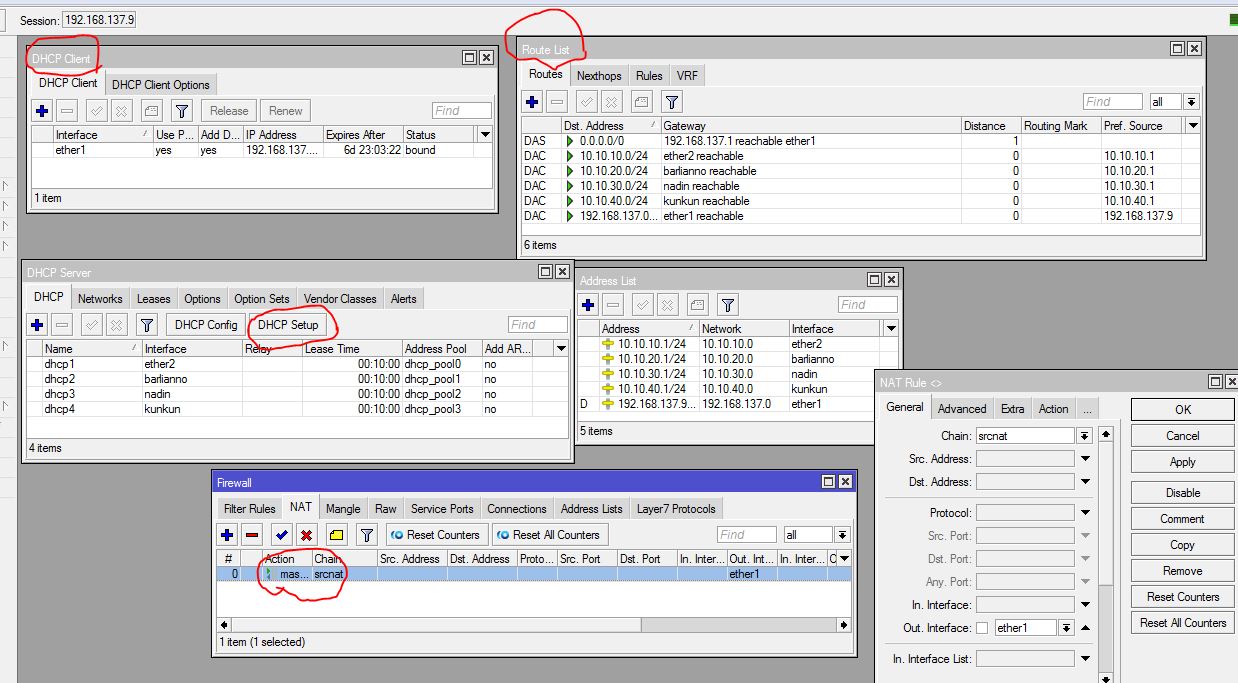

vlan di mikrotik


buat dhcp di mikrotik


buat vlan di sisco

pertama lihat dulu kompigurasi vlan dulu

 R1#show vlan-switch





buat vilan di swit sisco

R1#vlan data
R1(vlan)#vlan 20 name barlianno
R1(vlan)#vlan 30 name nadin
R1(vlan)#vlan 40 name kunkun
R1(vlan)#exit
R1#show vlan-switch

show vlan untuk melihat hasil

R1#show vlan-switch




 memasukan port ke vlan

pengelompokan port untuk barlianno

R1#conf
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int f0/0
R1(config-if)#switchport mode access
R1(config-if)#switchport access vlan 20
R1(config-if)#int f0/1
R1(config-if)#switchport mode access
R1(config-if)#switchport access vlan 20
R1(config-if)#int f0/2
R1(config-if)#switchport mode access
R1(config-if)#switchport access vlan 20
R1(config-if)#exit
R1(config)#exit

 pengelompokan port untuk nadina

R1#conf
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int f0/3
R1(config-if)#switchport mode access
R1(config-if)#switchport access vlan 30
R1(config-if)#int f0/4
R1(config-if)#switchport mode access
R1(config-if)#switchport access vlan 30
R1(config-if)#int f0/5
R1(config-if)#switchport mode access
R1(config-if)#switchport access vlan 30
R1(config-if)#exit
R1(config)#exit



lihat hasil pengelompokan port vlan

R1#show vlan-switch


 setelah itu ki tinggal buat trunk di port f0/15

membuat fort trunk untuk port 15
R1#conf
R1(config)#int fa0/15
R1(config-if)#switchport mode trunk

pada gb sekarang port 15 sudah tidak ada pada posisi defaul vlan

sekarang sekarang kita ketahap pengujian

buka telnet pada pc lalu ketik dhcp kalow dapat ip dhcp berarti berhasil


alhamdulilah sesuai dengan rencana semua dapat dhcp yang di harapkan

sumber

https://novayuliya18.wordpress.com/2015/10/17/konfigurasi-vlan/
http://www.andrianext.web.id/2016/06/perintah-dasar-konfigurasi-router-switch-cisco.html
https://rinosafrizal.com/konfigurasi-vlan-trunking-pada-cisco-packet-tracer/
https://www.diaryconfig.com/2019/03/konfigurasi-vlan-cisco-mikrotik.html      untuk gns3

selamat mencoba
